L’essentiel à retenir : la pérennité de l’installation dépend d’un ancrage solide directement dans les chevrons, jamais sur les liteaux. L’usage de crochets en inox adaptés au galbe des tuiles, avec un recouvrement maximal de douze centimètres, garantit l’étanchéité face aux orages. Enfin, la pose en mode portrait reste la solution la plus naturelle pour préserver la structure.
Est-ce que la crainte de voir l’eau s’infiltrer sous vos vieilles tuiles vous empêche de franchir le pas vers l’autonomie énergétique ? Savoir précisément comment fixer panneau solaire sur toit tuile est le secret pour inviter le soleil chez soi tout en préservant l’étanchéité de notre précieux abri face aux colères du ciel. Nous verrons ensemble comment poser ces rails et crochets sur la charpente avec délicatesse, pour que votre installation traverse les saisons en parfaite harmonie avec votre maison.
- Fixer vos panneaux solaires sur un toit en tuiles sans erreur
- Choisir les bons accessoires pour une structure durable
- Les étapes pour installer vos rails sur la charpente
- 3 astuces pour une pose propre et sécurisée
Fixer vos panneaux solaires sur un toit en tuiles sans erreur
Une fois vos modules sélectionnés, le montage sur tuiles devient votre priorité technique pour garantir la sécurité de l’installation.

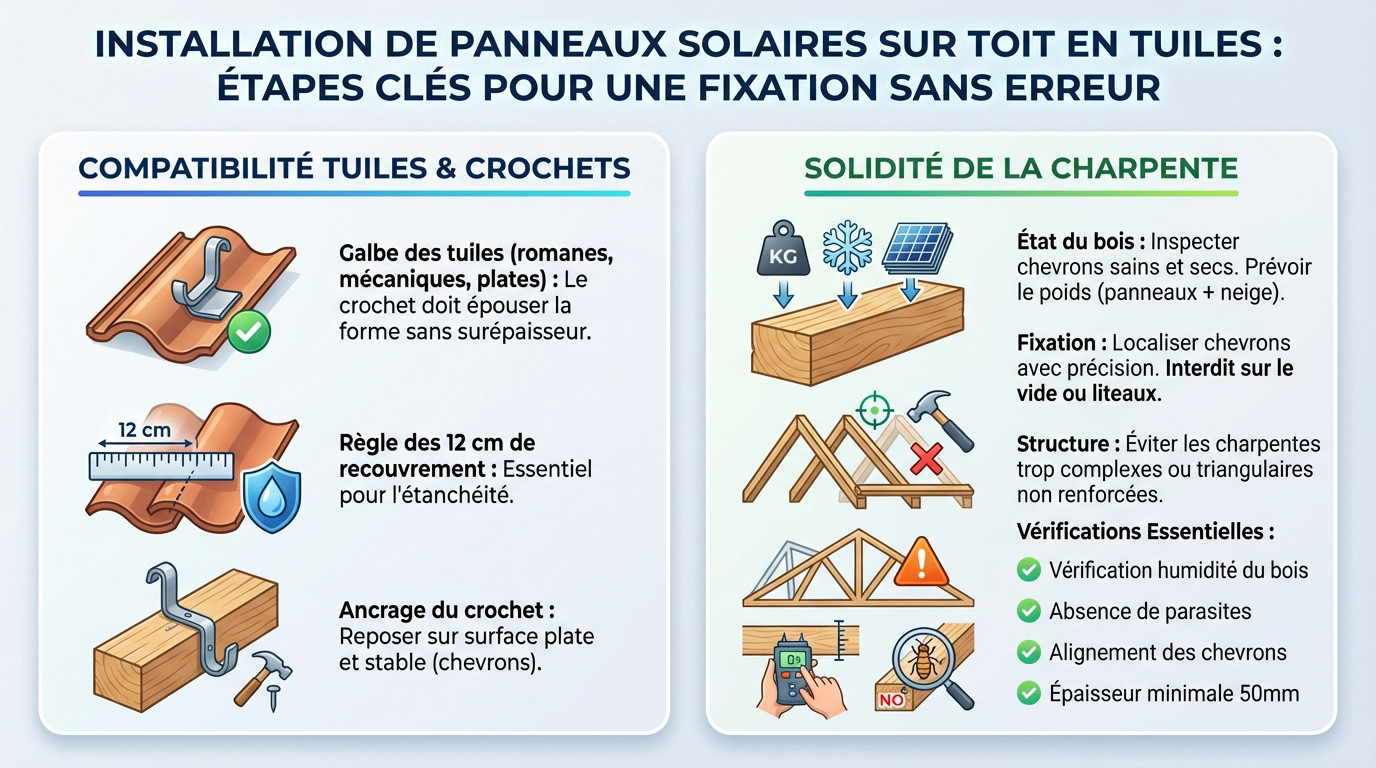

Identifier la compatibilité entre vos tuiles et les crochets
Tuiles romanes, mécaniques ou plates : chaque modèle exige sa fixation spécifique. Le crochet doit épouser le galbe sans créer de surépaisseur. Vérifiez bien que la forme correspond parfaitement à votre couverture pour éviter les mauvaises surprises.
Respectez la règle des douze centimètres de recouvrement. C’est le seuil limite pour garantir l’étanchéité après la pose. Au-delà, le risque de fuite sous les tuiles augmente considérablement lors des orages.
Le crochet doit reposer sur une surface plate. C’est cette stabilité sur les chevrons qui assure la pérennité du système face au vent.
Avant de visser, préparez le terrain en sachant comment calculer la pente d’un toit pour anticiper la pose.
Vérifier la solidité de la charpente avant le montage
Inspectez visuellement l’état mécanique du bois avant de lancer le chantier. Les chevrons doivent être sains et secs. Une charpente fragile ne supportera pas le poids cumulé des panneaux et de la neige en hiver.
Localisez précisément les chevrons sous la couverture. J’utilise souvent un petit marteau pour sonder la structure. Il est strictement interdit de fixer les crochets dans le vide ou sur de simples liteaux. La sécurité de l’ancrage en dépend.
Évitez les charpentes aux formes trop complexes. Les structures triangulaires non renforcées posent souvent des problèmes de charge.
- Vérification de l’humidité du bois
- Présence de parasites
- Alignement des chevrons
- Épaisseur minimale de 50mm
Choisir les bons accessoires pour une structure durable
Une fois la charpente validée, le choix du matériel de fixation détermine si votre installation tiendra vingt ans ou s’envolera au premier coup de vent.
Sélectionner des rails en aluminium et des crochets robustes
Je privilégie les rails en aluminium de qualité aéronautique. Ce matériau résiste à la corrosion sans alourdir le toit. Les marques reconnues offrent des garanties sérieuses sur la durée de vie.
Utilisez des vis à bois en acier inoxydable pour l’ancrage. Elles doivent pénétrer profondément dans le bois de charpente. Un vissage partiel est dangereux face aux vents violents. Choisissez des vis à filetage partiel pour un serrage optimal.
Les matériaux doivent supporter les variations thermiques extrêmes. L’aluminium et l’inox forment un duo imbattable contre les intempéries.
| Élément | Matériau conseillé | Rôle principal |
|---|---|---|
| Rails | Aluminium | Résistance |
| Crochets | Inox | Étanchéité |
| Vis | Acier | Ancrage |
| Pinces | Aluminium | Maintien |
Utiliser des pinces de serrage adaptées à l’épaisseur des modules
Distinguer les pinces centrales des pinces terminales. Les premières fixent deux panneaux ensemble alors que les secondes terminent la rangée proprement. Ne confondez jamais ces deux types de fixations lors du montage.
Mesurez l’épaisseur du cadre de vos panneaux. La plupart mesurent entre trente et quarante millimètres. Une pince inadaptée ne serrera pas assez le module. Le panneau pourrait alors glisser. Soyez vigilant sur ce point.
Optez pour des pinces de couleur noire. Cela offre une finition esthétique parfaite. L’intégration visuelle sur le toit est bien meilleure.
C’est un détail qui compte lors d’une rénovation globale de la toiture.
Les étapes pour installer vos rails sur la charpente
Le matériel est prêt, il est maintenant temps de monter sur les tuiles pour ancrer physiquement la structure dans le bois.
Fixer les supports dans le bois sans fragiliser le toit
Soulevez les tuiles avec précaution pour dégager les chevrons. Travaillez toujours par temps sec, c’est vital pour éviter les glissades. Repérez les points d’ancrage en suivant le plan de calepinage initial.
Vissez les crochets directement dans la structure porteuse. Il faut parfois meuler légèrement le dessous de la tuile supérieure à la disqueuse. Cela permet au crochet de passer sans soulever la couverture. L’étanchéité doit rester votre priorité absolue.
Replacez chaque tuile soigneusement après la fixation du crochet. Vérifiez qu’elles s’emboîtent parfaitement. Aucun jour ne doit apparaître entre les éléments.
- Meulage de la tuile
- Vissage inox
- Repose des éléments
- Test de stabilité
Aligner les profilés horizontalement pour une base plane
Posez les rails sur les crochets installés. Utilisez un cordeau pour vérifier l’alignement sur toute la longueur du toit. Un décalage de quelques millimètres peut compliquer la pose des panneaux photovoltaïques par la suite.
Contrôlez la planéité avec un grand niveau à bulle. Les rails ne doivent subir aucune torsion. Une structure vrillée exerce des tensions dangereuses sur les cellules en silicium. Ajustez la hauteur des crochets si nécessaire avant le serrage définitif.
Sécurisez les jonctions entre les segments de rails. Utilisez des connecteurs spécifiques pour assurer la continuité mécanique de l’installation.
Pour préparer le terrain, voyez comment enlever la mousse sur un toit sans monter dessus pour l’entretien préalable.
3 astuces pour une pose propre et sécurisée
Pour finir en beauté, quelques détails pratiques feront la différence entre un bricolage amateur et une installation professionnelle durable.
Privilégier le mode portrait pour simplifier le chantier
Poser les panneaux à la verticale, c’est s’épargner bien des soucis de rails. Ici, on appelle ça le mode portrait et ça tombe souvent pile sur l’écartement des chevrons. C’est franchement le plus rapide.
Si vous tenez au mode paysage, préparez-vous à un double raillage croisé. Ça alourdit la facture et pèse davantage sur votre toiture. Passez par un configurateur en ligne pour valider ce choix technique. Quoi qu’il arrive, les rails restent horizontaux.
À la verticale, l’eau de pluie et la neige glissent bien mieux. Les saletés ne s’incrustent pas sur le cadre du bas.
Voici pourquoi je recommande cette méthode simple :
- Gain de temps
- Économie de rails
- Meilleur drainage
- Pose simplifiée
Gérer le câblage et le serrage final avec soin
Fixez vos câbles sous les panneaux avec des clips inox robustes. Ils ne doivent jamais frotter contre les tuiles rugueuses, sinon l’usure guette. Une bonne organisation évite les pannes bêtes.
Avant de redescendre de l’échelle, vérifiez chaque pince de fixation. Utilisez une clé dynamométrique pour respecter scrupuleusement les chiffres du fabricant. Si vous serrez trop, le verre casse ; pas assez, et le panneau s’envole au premier coup de vent.
Jetez un dernier coup d’œil à l’ensemble de l’ouvrage. L’alignement doit être net vu d’en bas, c’est la signature d’un travail soigné.
Pensez aussi à lire comment enlever la mousse sur le toit sans l’abîmer pour garder une installation impeccable. C’est essentiel pour la durée de vie.
L’ancrage demande des crochets robustes pour épouser le bois de la charpente sans le fragiliser. Une fois compris comment fixer un panneau solaire sur toit tuile, installez vos rails sereinement pour capter les rayons à venir. Votre autonomie prend racine ici, dans cette structure durable tournée vers le soleil.
